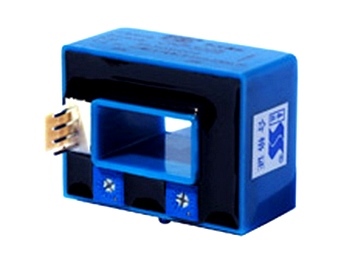

高精度电流传感器在互感器校验仪中的应用

介绍高精度电流传感器在互感器校验仪中的应用。

一、感应器检测器的主要用途。

1.交流电流工频误差测试：电流互感器工频基本误差试验；

2.DC叠加误差的交流电流：电流互感器工频DC分量叠加误差试验；

3.交流电流正弦半波误差试验：电流互感器正弦半波误差试验；

4.交流电流谐波误差测试：电流互感器二次输出谐波含量分析和波形畸变计算。

谐波比误差和相位误差可进行检测。

注：工频指50Hz交流电源。

二、要求背景；

1、常规互感器验证：交流与谐波检验；

2、直流元件互感器：交流谐波验证、半波验证、直流成分检验等；

3、反DC分量电流互感器利用铁心材料的高导磁水平，使此互感器在一次DC不饱和，但仍能正确感应正弦交流电流。DC组分不能正确互感，应该说不能正确地互感半波正弦电流；大多数只能是傅里叶级数展开后的谐波，大部分是互感半波正弦电流。

三、适用范围。

1、防盗电，市场上所谓的节能器，是指把交流电转化为半波电流，使DC分量中含有相当大比例的DC分量，使电流互感器磁心深度饱和，从而降低计量装置的电量，形成所谓的节能假象。其特点是隐蔽性强，不易发现。即便被发现，也不能被认定为窃电，因为它没有改变测量装置。

2、目前普遍存在于电镀、电解铝、炼钢、电气化铁路等电力负荷电流中。在没有采取有效措施的情况下，DC分量将引起电流互感器超差，对电能计量影响很大。

在整流器、逆变器等大功率电力器件工作时，会使电网中产生含有DC分量的谐波抗DC互感器，以防止线路保护设备的误判和误操作。
