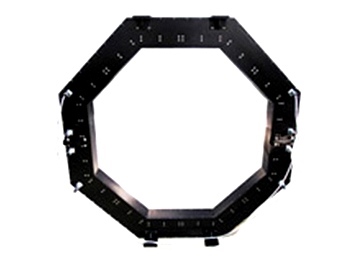

罗氏线圈

      电磁场测量线圈也叫电流线圈，微分电流传感器，是绕在非铁磁材料上均匀缠绕的环形线圈。输出信号是电流对时间的微分。真正恢复输入电流的电路只能通过输出电压信号来实现。

      不存在铁磁材料，不存在磁滞效应，相位误差几乎为零；不存在磁饱和象，从而可以从数安培到几百千安的电流测量范围；

      该电路结构简单，不与测量电流直接相连；响应频带为0.1Hz-1MHz。与传统铁心互感器相比，洛氏线圈测量范围宽、精度高、稳定可靠、响应频率宽、具有测量和继电保护功能，体积小、重量轻、安全、符合环保要求。

      该系统具有电流实时测量、响应速度快、不饱和、基本无相位误差等优点，可用于继电保护、可控硅整流、变频调速、电阻焊等严重畸变的场合。

罗氏线圈与电流互感器的区别

电流互感器是应用变压器(有铁芯)的原理，一般将原边的大电流转换成副边的小电流，再经I/V变换，进入ADC采样。

由于罗氏线圈没有铁心，所以没有铁心饱和现象，所以可以直接测量大电流。但是由于罗氏线圈没有铁心，所以它检测到的电压信号相对CT来说比较弱，而且容易受到外界环境杂散磁场的影响，所以线绕的工艺要求非常严格。另外，罗氏线圈感应电压信号，不能直接作为电流信号，必须对其进行微分运算才能恢复到你要的电流信号。

罗氏线圈是用CT原理设计而成，在大电流环境中，罗氏线圈是用CT原理设计的。

从理论上讲，罗氏线圈测量电流的理论基础是法拉第电磁感应定律和安培环定律，当被测电流沿轴心通过罗氏线圈中心时，环绕组的体积会发生变化。

为了精确还原被测电流，必须加一个反相积分电路。因为罗氏线圈所感应的电压很小，为提高感应电压，需在积分器前加一放大电路。综合时，还原后的信号很小，为了便于测量，首先要将信号放大，这样一方面可以增大还原信号，另一方面，电容可以过滤掉不必要的干扰。
