霍尔电压传感器在变送器中的应用

      当被测电压的一端与限流电阻r相接，另一端与电阻r相接时，根据被测电压的大小确定被测电阻r的大小：R=Vp/Iin-Rin,R表示串联电阻，Vp表示被测电压，Iin表示额定输入电流，而Rin表示传感器的初始内阻。

     把电流传感器和转换器连接成电流转换器；把电压传感器和转换器连接成电压转换器。转换器也可以单独使用。若与转换器连接其他传感器的输出信号，则可将普通传感器的输出信号转换、放大或转换为0~20毫安或4~20毫安的标准信号，以便于远距离传输或与计算机接口。

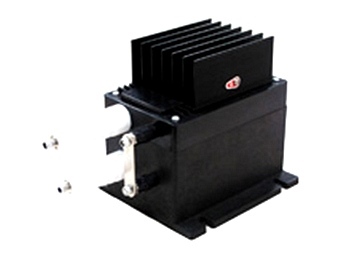

      有什么类型的霍尔电压传感器？目前市场上的霍尔电压传感器种类很多。感应器如何分类？霍尔电压传感器按其工作原理可分为开环电压传感器和闭环电压传感器。

     1、结构简单、可靠性好、过载能力强、体积小的开环霍尔电压传感器。

     2、闭环用新型具有精度高，响应快，频宽大的特点。

     利用快速过流保护装置，可对电压逆变器各桥臂电流进行霍尔电压传感器检测。上下桥臂由于换向故障同时导电时，可同时检测两个相应传感器的电流信号，并与基准电压进行比较，将其转化为方波。该方法能通过门控制阻断所有的逆变触发脉冲，从而切断门的驱动电路。高压逆变器保护电路的优点是只要有上、下桥臂的电流同时超过基准电流，保护电路就能立即工作。还可以用霍尔电压传感器检测变频调速系统的主回路信号。
