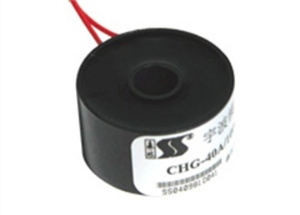

精密电流互感器的使用方法
- 2021-04-26-

精密电流互感器的使用方法

精密电流互感器的使用方法:

     1、精密电流互感器的接线应遵循串联原理。也就是说,一级绕组应与被测电路串联,二级绕组应与所有仪表负载串联。

     2、选择合适的变形,以适应被测电流,否则会增加误差。因此,二级侧一端必须接地,以防绝缘损伤后,二级侧高压跳入二级低压侧,造成人身和设备事故。

     3、由于第1端I1电流全部转化为磁化电流,φm和E2急剧上升,铁心过度饱和磁化,发热严重,线圈烧毁,同时过度饱和磁化误差增加。在运行中,电流互感器的二次侧发生了近似短路,突然开路时,激励磁电动势从极小值急剧下降到极大值,铁心内的磁通出现了严重的饱和平滑波,二次侧绕组在磁通过零时产生了极高的尖波,其值达到千伏甚至数万伏特

     另外,主侧开路,副侧电压可达数百伏特,一旦被电击,就会发生事故。因此,电流互感器的次侧有防止主侧断开的短路开关。在使用级端时,断路后的处理应在断路后立即解除电路负荷。使用前必须处理一切。

     4、为了满足测试仪器、继电保护、断路器故障判断和故障滤波器等设备的需要,在发电机、变压器、出线、母线、分段断路器、旁路断路器等电路上设置2~8个二次绕阻电流互感器。一般来说,大电流接地系统是三相配置,小电流接地系统是两相或三相配置。

     5、安装电流互感器用于保护时,应尽量避免无保护的主保护装置。如果有两套精密电流互感器,位置允许,应安装在两侧,以便在交叉保护范围内。

     6、为了防止母线因支柱式电流互感器套管闪烁而发生故障,电流互感器通常安装在断路器的出线侧或变压器侧。

     7、为减少发电机内部故障造成的损害,在发电机定子绕线端安装精密电流互感器,自动调节励磁装置。为了便于分析和发现发电机内部故障,建议在发电机中间点侧安装精密电流互感器,使其融入系统。
